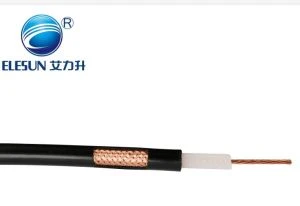

Koaxialkabel består av två ledare. Koaxialkabelns mittkabel används för sändningssignaler. Metallsköldnätet spelar två roller: en är den gemensamma jordkabeln som en signal för att ge en strömslinga för signalen; den andra är avskärmningsnätet som en signal för att undertrycka interferensen av elektromagnetiskt brus till signalen. Mittledaren och sköldnätet är mellan ett halvskumat polypropylenisolerande skikt, vilket bestämmer kabelns överföringsegenskaper och effektivt skyddar mittledaren.
Koaxialkablar används ofta för ljudvideo eller RF-överföring. Sändningsimpedansen är i allmänhet 75_, vilket har blivit standardimpedansen för videoöverföring (i början användes 50_ impedans också för videoöverföring). Premium standard koaxialkabel är i allmänhet dyrare än vriden parkabel på grund av dess pålitliga fysiska egenskaper och överlägsna ljud- och videoprestanda. Signalens frekvens, upplösning och kabelns effektiva överföringsavstånd spelar en avgörande roll i ljud- och videosystemet.
Dessutom bör det noteras att för att upprätthålla koaxialkabelns korrekta elektriska egenskaper måste kabelskärmskiktet jordas. Samtidigt bör det finnas terminaler i båda ändarna för att försvaga signalreflektionseffekten.
Installationsmetod:
Koaxialkablar installeras i allmänhet mellan utrustning. En kontakt är utrustad på varje användargränssnitt för att tillhandahålla ett gränssnitt för användaren. Gränssnittet är installerat enligt följande:
(1) Den fina linjen
Kapa kabeln och anslut BNC-ändarna till båda ändarna av kabeln och anslut sedan till båda ändarna av T-kontakten.
(2) Det tjocka repet
Den tjocka kabeln installeras vanligtvis med en skenliknande TAP-enhet, som använder en styrstift på TAP för att tränga in i kabelns isoleringsskikt och ansluta direkt till ledaren. Terminatorer är ordnade i båda ändarna av kabeln för att minska reflektionen av signaler.
